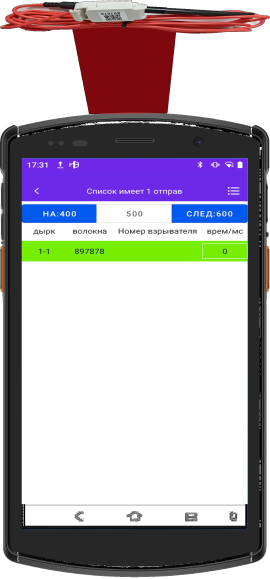

HC-DT50起爆控制器外形图
HC-DT50起爆控制器是Han Cycle电子雷管专用起爆设备，通过特定的信
号传输与控制机制，向电子雷管发送精确的起爆指令，实现对爆破过程高精
准起爆控制、多雷管管理能力、安全性增强、信息化与记录等功能。
|
产品名称 |
HC-DT50起爆控制器 |
图号 |
1—1 |
|
图名 |
HC-DT50起爆控制器外形图 |
版本/日期 |
HC2025-01 |
Digital Electronic Detonator
|
|
|
|
|

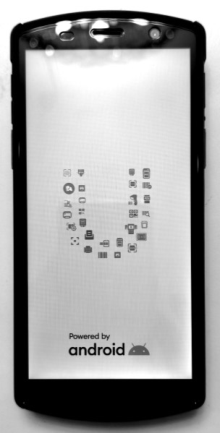

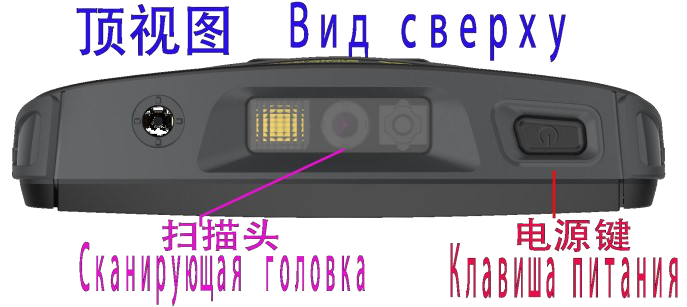

HC-DT50起爆控制器l六视图
|
产品名称 |
HC-DT50起爆控制器 |
图号 |
2—1 |
|
图名 |
HC-DT50起爆控制器六视图 |
版本/日期 |
HC2025-01 |
Digital Electronic Detonator
应用接线示意图
应用方式：
◇雷管通过并联的方式，并联到主线上
◇雷管带载数量：1-500发
|
产品名称 |
HC-DT50起爆控制器 |
图号 |
3—1 |
|
图名 |
应用方式示意图 |
版本/日期 |
HC2025-10 |
Digital Electronic Detonator
起爆器配件图
|
|
|
|
|
|
标准配件 |
数量 |
|
适配器 |
1 |
|
Type-C数据线 |
1 |
|
电池 |
1 |
|
说明书&安全 信息&保修卡 |
1 |
功能背板技术参数
充电输入：5V 2000ma
组网输出：0-24V
|
产品名称 |
HC-DT50起爆控制器 |
图号 |
4—1 |
|
图名 |
标准配件图 |
版本/日期 |
HC2025-10 |
Digital Electronic Detonator
HC-DT50起爆控制器性能参数
|
性能 参数 |
型号 |
HC-DT50 |
|
|
操作系统 |
Android 11 |
|
|
处理器 |
八核64位 ，2.45 GHz |
|
|
内存 |
RAM：4GB、ROM：64GB |
|
|
扩展内存 |
Micro SD 卡 ，最大可支持256GB |
|
基本 规格 |
外形尺寸 |
162.6*76*13.6mm |
|
|
整机重量 |
265g |
|
|
显示屏 |
5.7英寸彩色全面屏（720× 1440） |
|
|
触摸屏 |
支持多点触控、手套触摸 ，带水操作和被动笔签名 ，康宁玻璃盖板 |
|
|
主电池 |
3.85V 5000mAh 可充电锂电池 ，无需工具拆卸 |
|
|
音频 |
1.5W 扬声器（10cm处声压不小于100dB）、两个麦克风（支持降噪）、 听筒支 持回波消除 ，3.5mm耳机口 |
|
|
按键 |
音量+、-键、电源键、 自定义键一个扫描按键：侧边实体键*2 ，支持屏幕悬浮 扫描按键 |
|
|
摄像头 |
前置500W 像素 ，后置1300W摄像头 ，支持闪光灯 |
|
|
传感器 |
距离、光感、加速度、地磁、陀螺仪 |
|
|
指纹传感器 |
电容指纹（可选） |
|
|
扫描 |
专业扫描头 ，支持主流的一维和二维码 ，支持屏幕扫码 |
|
|
卡槽类型 |
Nano-SIM x 2 、Micro SD 最大可支持256GB 扩展 |
|
数据 通讯 |
无线广域网 |
双卡双待 4G ，3G ，2G 全网通 |
|
|
蓝牙 |
BT5.0 + BR/EDR + BLE |
|
|
Wi-Fi |
2.4G/5G 双频 ，IEEE802.11a/b/g/n/ac/d/e/h/i/k/r/v/w 协议 快速漫游 ： 802.11r /OKC/ PMKID caching ，802.11ax ready |
|
|
定位 |
支持 GPS、A-GPS、北斗、GLONASS 、Galileo |
|
使用 环境 |
工作温度 |
-20 ～ +60℃ |
|
|
储存温度 |
-40 ～ +70℃ |
|
|
湿度 |
5%RH～95%RH (无凝结) |
|
|
抗震高度 |
能承受1.5米高度多次跌落到光滑水泥地面的冲击 |
|
|
防护等级 |
IP67 |
|
|
静电防护 |
空气放电±15KV ，接触放电±8KV |
|
产品名称 |
HC-DT50起爆控制器 |
图号 |
5—1 |
|
图名 |
性能参数图 |
版本/日期 |
HC2025-10 |
Digital Electronic Detonator
数据采集功能参数
|
旋转视角 |
360° |
|
上下倾斜视角 |
±60° |
|
左右偏移视角 |
±60° |
|
激光类型 |
Class Ⅱ |
|
补光灯 |
白色照明 ，光线柔和 |
|
支持码制 |
Linear: Codabar, Code 11, Code 128, Code 2 of 5, Code 39, Code 93 and 93i, EAN/JAN-13, EAN/JAN 8, IATA Code 2 of 5, Interleaved 2 of 5, Matrix 2 of 5, MSI, GS1 Databar, UPC-A, UPC E, UPC-A/EAN-13 with Extended Coupon Code, Coupon GS1 Code 32 (PARAF), EAN-UCC Emulation, GS1 Data Bar 2D Stacked: Codablock A, Codablock F, PDF417, MicroPDF417 2D Matrix: Aztec Code, Data Matrix, MaxiCode, QR Code, Chinese Sensible (Han Xin), Grid Matrix, Dot Code Postal: Australian Post, British Post, Canadian Post, China Post, Japanese Post, Korea Post, Netherlands Post, Planet Code, Post-net |
|
|
|
|
|
|
产品名称 |
HC-DT50起爆控制器 |
图号 |
6—1 |
|
图名 |
数据采集功能参数 |
版本/日期 |
HC2025-10 |
Digital Electronic Detonator
数据通信参数
GPS 定位
|
支持模式 |
支持 GPS、A-GPS、北斗、GLONASS、 Galileo |
|
频率 |
GPS(L1 1.575GHzC/A code),北斗（B11.561GHz）;GLONASS(L1 1.602GHz) ，Galileo（E1 1.589GHz/E2 1.561 GHz） |
|
冷启动时间 |
小于 40s |
|
最大通道数 |
31channel |
|
灵敏度 |
-130dB(SNR 值 40dBHz) |
|
精度 |
5-10 米（开放空间） |
蓝牙
|
支持模式 |
BT5.0 + BR/EDR + BLE |
|
连接距离 |
大于 10 米 |
|
产品名称 |
HC-DT50起爆控制器 |
图号 |
7—1 |
|
图名 |
数据通信参数 |
版本/日期 |
HC2025-01 |
Digital Electronic Detonator
|
|
|
|
Wi-Fi |
无线局域网 |
|
协议 |
IEEE 802.11a/b/g/n/ac/d/e/h/i/k/r/v/w 协 议（2.4G/5G双频 Wi-Fi） IEEE 802.11ax ready |
|
频率范围 |
2.4G、5G |
|
工作信道 |
CH1~CH13 ，CH34-CH140 ，CH149~CH165（取决于国家（地区）） |
|
安全性 |
WEP (40 or 104 bit); WPA/WPA2 Personal (TKIP, and AES); WPA3 Personal (SAE); WPA/WPA2 Enterprise (TKIP and AES); WPA3 Enterprise 192-bit mode (GCMP-256) - EAP-TLS; Enhanced Open (OWE) |
|
漫游 |
PMKID caching; Cisco CCKM; 802.11r(Over-the-Air); OKC, 可设置Wi-Fi漫游 阈值 |
无线通信功能
|
产品名称 |
HC-DT50起爆控制器 |
图号 |
8—1 |
|
图名 |
无线通信功能 |
版本/日期 |
HC2025-10 |
