Han Cycle 汉时牌电子雷管
T2电子控制模块产品规格书
打开原版PDF

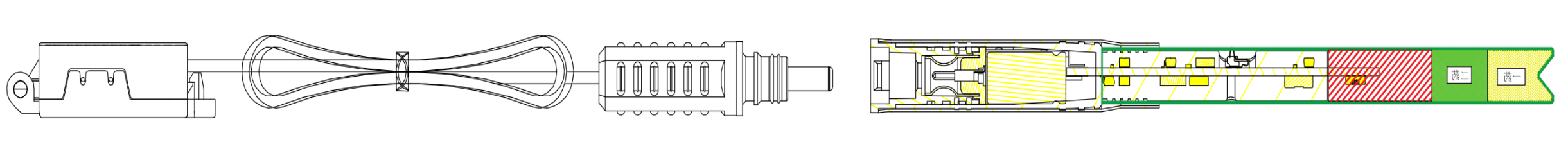

T2 基础雷管装药示意图
|
产品名称 |
T2电子控制模块 |
图号 |
1—1 |
|
图名 |
T2基础雷管装药示意图 |
版本/日期 |
HC2025-10 |

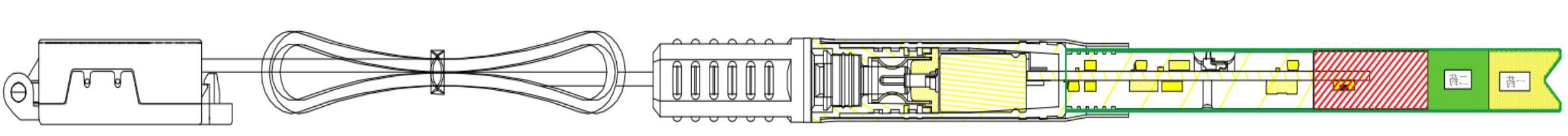

T2基础雷管组装图
|
产品名称 |
T2电子控制模块 |
图号 |
2—1 |
|
图名 |
T2基础雷管组装图 |
版本/日期 |
HC2025-10 |

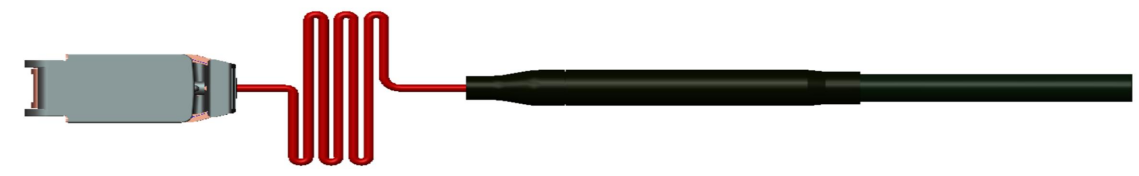

装配前
装配方式
装配后成品

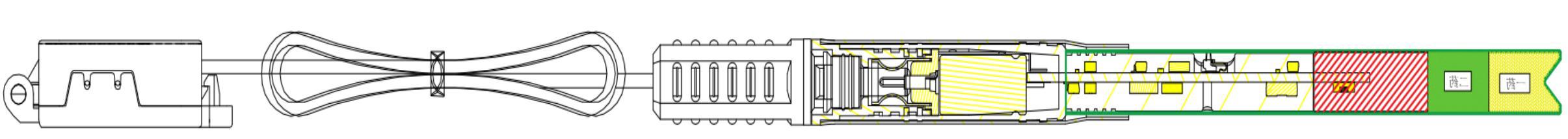

T2基础雷管组装图
|
产品名称 |
T2电子控制模块 |
图号 |
3—1 |
|
图名 |
T2j基础雷管组装图 |
版本/日期 |
HC2025-10 |

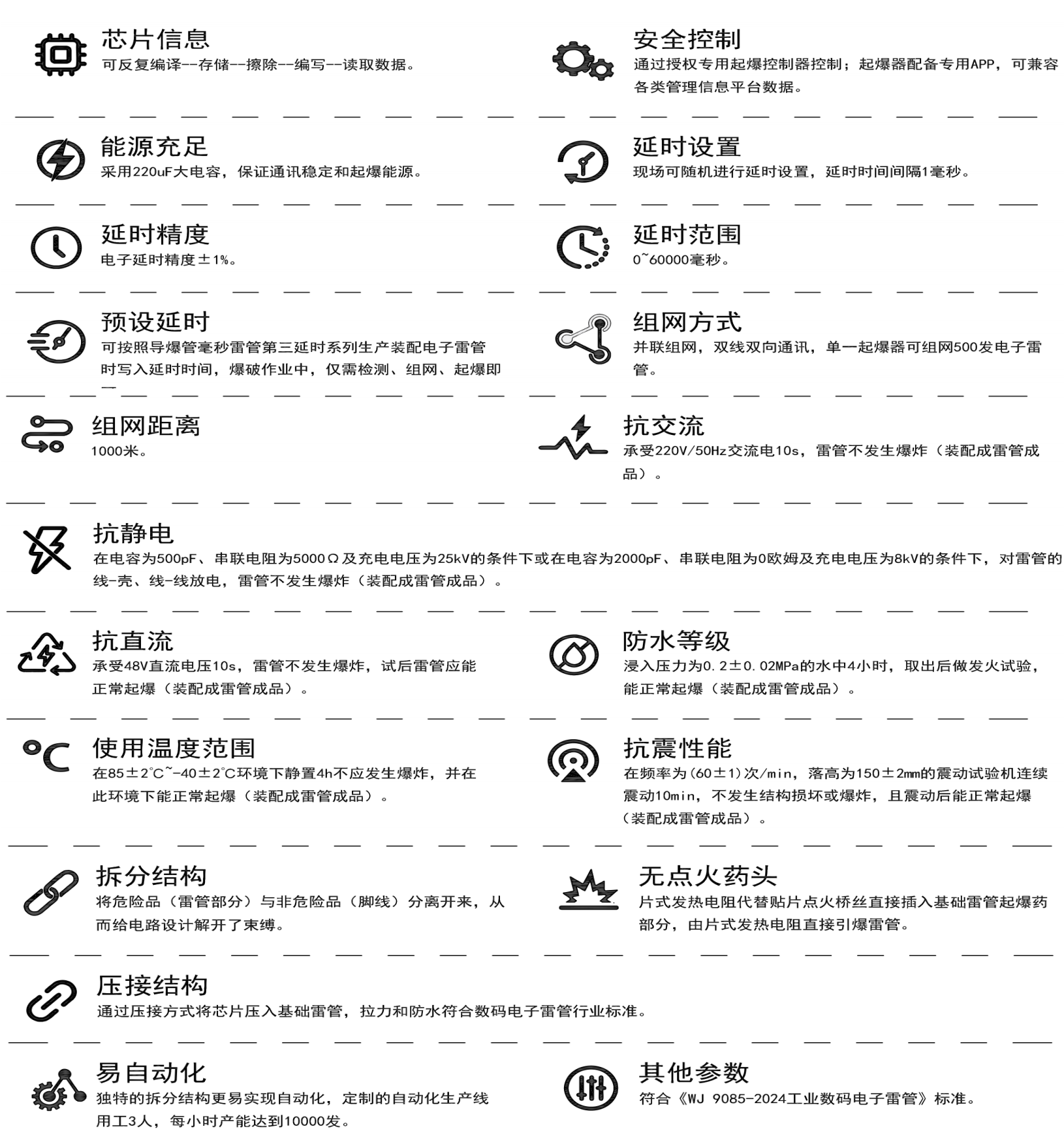

主要性能指标
|
产品名称 |
T2电子控制模块 |
图号 |
4—1 |
|
图名 |
电子芯片顶层贴片图 |
版本/日期 |
HC2025-10 |
